Testindo – Uji Jembatan Bentang Panjang dilakukan untuk mengevaluasi respons dan performa struktur terhadap beban yang diterima melalui pengukuran seperti lendutan, regangan, natural frequency dan respons dinamik. Hasil pengujian statik dan dinamik memberikan data aktual untuk memverifikasi perilaku struktur dan kelayakan jembatan.

Jembatan bentang panjang berperan besar untuk menghubungkan dua wilayah yang terpisah, memperlancar distribusi logistik, sehingga dapat mendorong pertumbuhan ekonomi di wilayah tersebut. Ada dua jenis jembatan yaitu jembatan standar (biasa) dan jembatan khusus atau bentang panjang. Masa pakai jembatan standar selama 50 tahun, sedangkan jembatan bentang panjang masa pakainya selama 100 tahun.

Pembangunan jembatan bentang panjang ini mengikuti kriteria yang tertuang pada Peraturan Menteri Pekerjaan Umum dan Perumahan Rakyat Nomor 10 Tahun 2022 tentang Penyelenggaraan Keamanan Jembatan dan Terowongan Jalan.

Beberapa jenis jembatan yang diatur dalam peraturan tersebut yaitu :

• Jembatan dengan bentang minimal 100 meter
• Jembatan dengan panjang total minimal 3.000 meter
• Jembatan pelengkung dengan bentang minimal 60 meter
• Jembatan gantung dan beruji kabel untuk lalu lintas kendaraan
• Jembatan dengan tinggi pilar lebih dari 40 meter
• Jembatan dengan struktur dengan kompleksitas tinggi, nilai strategis tinggi, atau teknologi baru

Selama masa pakai jembatan, tentunya ada berbagai jenis beban yang diterima setiap harinya, mulai dari beban mati dari berat struktur itu sendiri, beban hidup dari lalu lintas kendaraan harian, sampai beban lingkungan seperti terpaan angin kencang dan potensi gempa bumi. Itulah mengapa, untuk memastikan kondisi dan integritas struktur jembatan secara aktual perlu dilakukan pengujian pada jembatan bentang panjang.

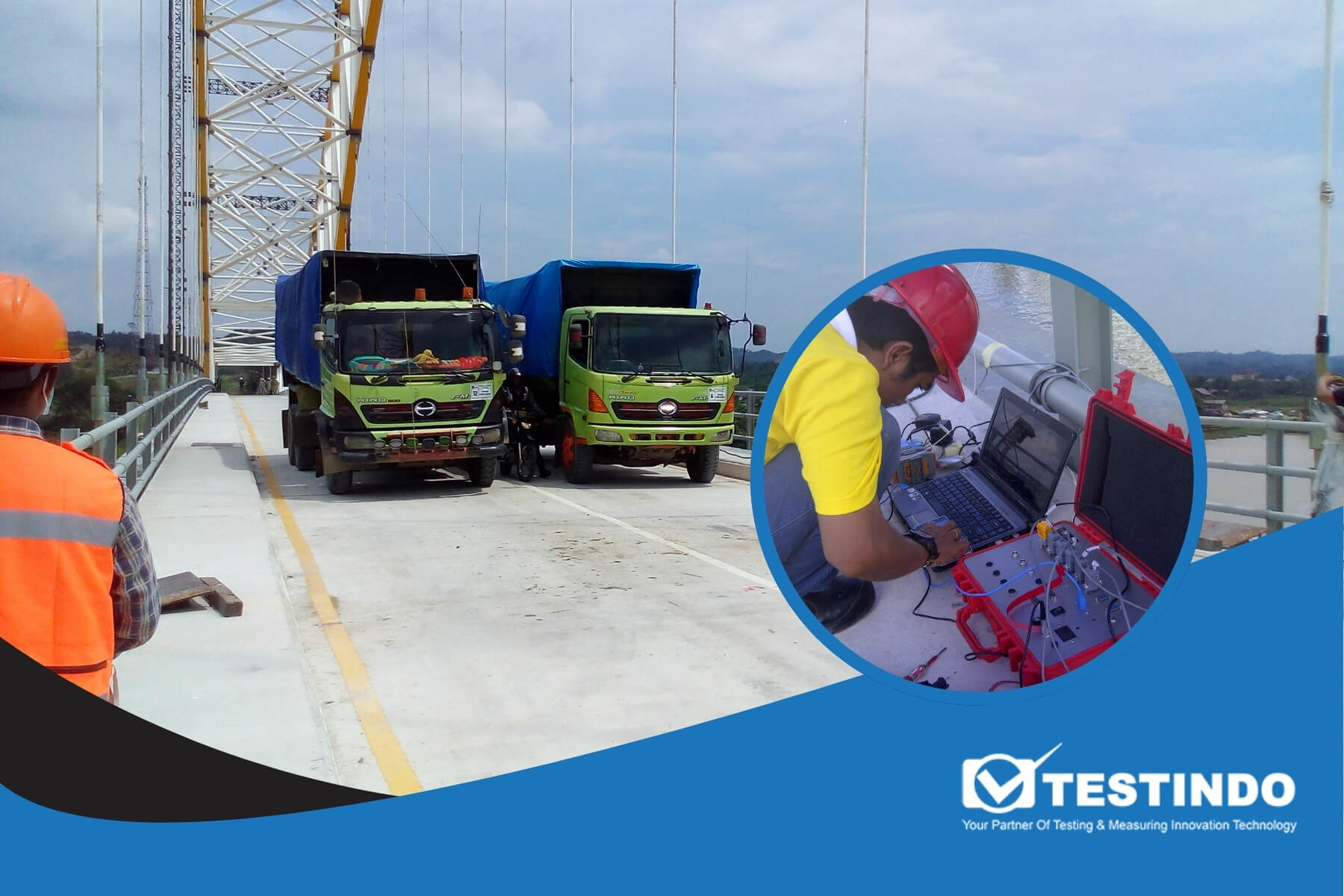

Layanan Uji Jembatan Bentang Panjang dari Testindo

Testindo sebagai perusahaan yang bergerak di bidang engineering services, system integration dan monitoring system, menyediakan layanan uji jembatan bentang panjang dengan pendekatan engineering yang mengintegrasikan instrumentasi, sensor, sistem akuisisi data, pengukuran respons struktur, hingga analisis hasil pengujian. Metode pengujian dapat disesuaikan dengan karakteristik, kebutuhan evaluasi, dan kondisi jembatan.

Berikut ini jenis layanan pengujian jembatan bentang panjang yang disediakan oleh Testindo :

Uji Beban (Loading Test)

Pengujian jembatan bentang panjang dengan metode Loading Test (Uji Beban) dilakukan oleh Testindo dibagi menjadi dua jenis metode, yaitu :

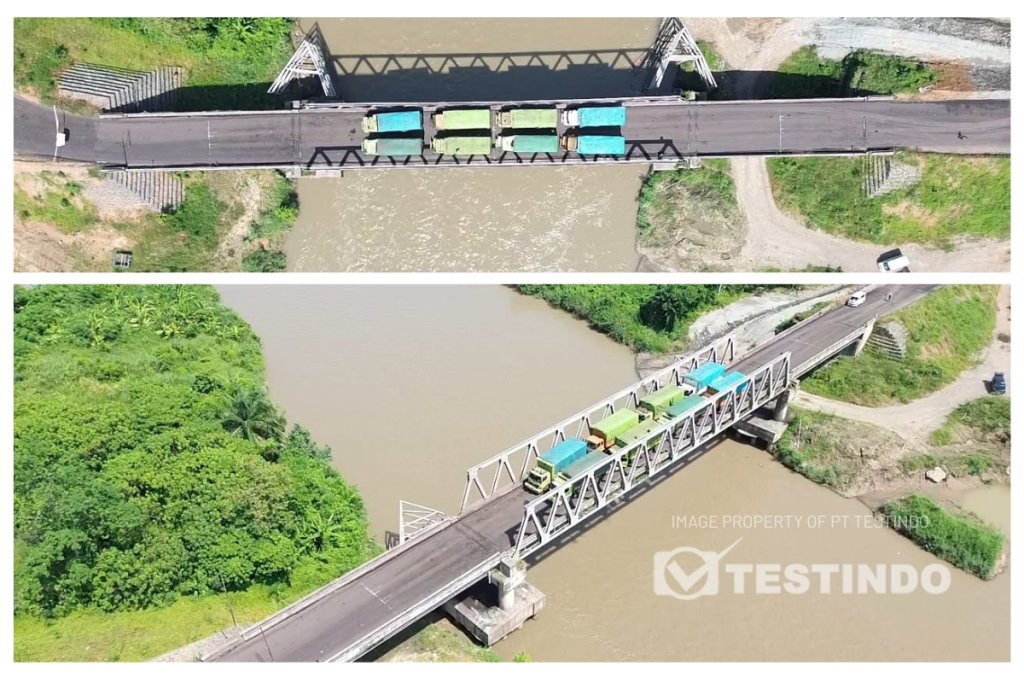

Pengujian Statis (Static Loading Test)

Pengujian loading test statis bertujuan untuk mengukur respons struktur ketika menerima beban diam. Pengujian beban statis dilakukan untuk mendapatkan respon statis bangunan berupa regangan, defleksi , dan puntir ketika diterapkan suatu beban yang terukur oleh alat pengukur digital. Beban static ditetapkan berdasarkan perhitungan beban lajur sesuai SNI-1725:2016 Pembebanan Jembatan

Dalam pengujian ini, sejumlah kendaraan berat (seperti truk yang telah ditimbang kapasitasnya) ditempatkan pada titik-titik lokasi kritis di sepanjang bentang jembatan. Sensor untuk monitoring struktur seperti strain gauge dan LVDT (Linear Variable Differential Transformer) dipasang untuk mengukur besarnya tegangan material dan lendutan (defleksi) yang terjadi pada gelagar jembatan.

Pengujian Dinamis (Dynamic Loading Test)

Uji beban dinamis ini dilaksanakan untuk mendapatkan respons dinamis jembatan yang berupa getaran alami dan beban dinamis yang diberikan pada struktur jembatan dengan menggunakan alat Sensor vibrocorder/accelerometer. Pengujian dinamis dilakukan untuk menganalisis karakteristik getaran alami jembatan.

Kendaraan uji dijalankan dengan variasi kecepatan tertentu atau melompati rintangan kecil untuk memicu getaran struktural. Dengan bantuan sensor akselerometer, tim engineer dapat mencatat frekuensi alami (natural frequency), rasio redaman, dan bentuk moda getar (mode shape). Data ini penting untuk memastikan jembatan tidak mengalami fenomena resonansi berlebih saat dilintasi arus lalu lintas yang padat.

Tahapan Uji Beban Jembatan (Loading Test)

Loading test dilakukan untuk memverifikasi kapasitas aktual jembatan terhadap beban beban yang direncanakan. Proses ini terbagi menjadi dua metode utama: Uji Beban Statis dan Uji Beban Dinamis.

1. Persiapan & Koordinasi Pre-Test

• Koordinasi & Briefing: Diskusi teknis bersama pihak konsultan, pemilik proyek, dan penguji mengenai skenario pembebanan, letak titik sensor, dan prosedur keselamatan.
• Persiapan Beban Utilitas: Menyiapkan kendaraan bermotor berat (umumnya truk yang diisi bahan galian/pasir) yang sudah ditimbang berat bersihnya (gross weight).
• Pemasangan Instrumen Pengujian: Memasang alat ukur khusus seperti LVDT/Displacement Sensor (ukur lendutan), Strain Gauge (ukur regangan), dan Total Station/Survey.

2. Uji Beban Statis (Static Loading Test)

• Penempatan Truk Bertahap: Truk diposisikan diam di lokasi spesifik jembatan (misalnya di tengah bentang, tumpuan, atau posisi asimetris) secara bertahap.
• Pengukuran Lendutan (Deflection) & Regangan: Mencatat respons struktur saat dibebani secara bertahap (misal 25%, 50%, 75%, hingga 100% beban rencana).
• Tahap Pembongkaran Beban (Unloading): Truk disingkirkan secara berurutan untuk mengukur kemampuan balik elastis struktur (melihat apakah jembatan kembali ke posisi semula tanpa deformasi permanen).

3. Uji Beban Dinamis (Dynamic Loading Test)

• Uji Lintasan (Bumping Test / Pass-by Test): Truk dijalankan melintasi jembatan dengan kecepatan bervariasi (misal 10 km/jam, 20 km/jam, hingga 40 km/jam).
• Uji Kejut (Plank Test): Truk melindas rintangan/papan di atas jembatan untuk memberikan kejutan (impact factor).

Parameter yang Diukur:

• Frekuensi Alami (Natural Frequency): Mengukur respon frekuensi untuk menghindari fenomena resonansi.
• Faktor Redaman (Damping Ratio): Mengukur seberapa cepat jembatan menghilangkan getaran pasca-beban lewat.
• Kekakuan Dinamis (Dynamic Stiffness): Mengevaluasi kestabilan struktur dari paparan beban bergerak.

4. Pengolahan Data & Pelaporan (Reporting)

• Pengolahan seluruh data grafik regangan, lendutan, dan frekuensi dinamis dari instrumen.
• Pembandingan data hasil pengujian dengan standar kriteria kelayakan jembatan (misal RSNI/Bridge Management System).
• Penerbitan Laporan Kelayakan Struktur dan rekomendasi teknis apakah jembatan aman dioperasikan.

Structural Health Monitoring System (SHMS)

Selain pengujian berkala, kondisi struktur jembatan bentang panjang juga bisa dipantau dengan metode Structural Health Monitoring System (SHMS). Sensor-sensor dan instrumen yang terpasang secara permanen akan mengumpulkan data kondisi jembatan secara real-time 24 jam sehari, sehingga setiap anomali pada struktur bisa langsung terdeteksi.

Dalam pengujian ini, beberapa sensor dipasang di beberapa titik struktur jembatan yang dinilai punya tingkat kritikal tinggi. Jenis sensor yang dipasang antara lain :

• Accelerometer: Mengukur getaran akibat beban lalu lintas atau angin.
• Strain Gauge: Mengukur regangan atau tegangan pada baja/beton.
• Tiltmeter: Mengukur kemiringan atau pergeseran pilar/tiang.
• Displacement Sensor: Mengukur lendutan atau pergeseran celah sambungan jembatan.
• Sensor Cuaca (Weather Sensor): Mengukur suhu, kelembapan, dan kecepatan angin.

Selain sensor-sensor, instrumen lain yang digunakan pada pengujian SHMS yaitu :

• Data Acquisition System (DAS): Alat yang mengumpulkan dan mengubah sinyal dari sensor menjadi data digital.
• Sistem Transmisi Data: Mengirimkan data dari jembatan ke pusat kendali (bisa melalui kabel fiber optik atau jaringan wifi/IoT).
• Pusat Olah Data (Software): Menganalisis data menggunakan algoritma tertentu untuk menilai apakah kondisi jembatan masih aman atau sudah melampaui batas toleransi.

Tahapan Implementasi dan Pengujian SHMS Jembatan

Pemasangan dan pengujian sistem pemantauan kesehatan jembatan (SHMS) dilakukan dengan beberapa tahapan sebagai berikut:

1. Survei Lapangan & Perencanaan Sistem (Assessment & Design)

• Tim engineer melakukan survei kondisi fisik dan geometrik jembatan.
• Pemetaan titik-titik krusial yang rentan terhadap deformasi, tegang, atau getaran (seperti gelagar, pylon, kabel, atau pondasi).
• Penentuan spesifikasi alat dan tipe sensor yang dibutuhkan.

2. Pemasangan Instrumentasi & Sensor (Sensor Installation)

Pemasangan berbagai tipe sensor sesuai fungsi titik ukur:

• Strain Gauge: Untuk mengukur regangan/tegangan bahan.
• Accelerometer: Untuk mencatat getaran dan frekuensi alami jembatan.
• Tiltmeter / Displacement Sensor: Mengukur kemiringan, lendutan, dan pergeseran.
• Anemometer & Sensor Lingkungan: Mengukur kecepatan angin dan suhu sekitar.

Penarikan kabel komunikasi data (atau jaringan nirkabel/IoT) ke panel utama (Data Acquisition System / DAS). Kabel data sensor dibuat instalasi dengan menggunakan pipa conduit (instalasi outbow) untuk memudahkan dalam proses perbaikan jika terjadi kerusakan.

3. Integrasi Sistem dan Penempatan Panel

• Integrasi perangkat keras (hardware) ke sistem pengolah data (software SHMS).
• Penempatan posisi panel kontrol akan disesuaikan dengan kondisi di lapangan dengan Standar IP.
• Pengecekan sinyal dan fungsi masing-masing alat.

4. Uji Validasi Sistem (Commissioning Test)

Pengujian respon awal sistem dengan membandingkan data bacaan sensor terhadap simulasi numerik atau uji beban awal. Testing dan commissioning test untuk memastikan data dapat terkirim.

5. Monitoring Kontinu & Pemeliharaan (Operational & Data Analysis)

• Pemantauan data secara berlanjut melalui dashboard pusat kontrol.
• Pengaturan ambang batas (threshold/alarm system) yang memberikan peringatan otomatis jika ada indikasi keretakan, pergeseran ekstrem, atau kelelahan material (fatigue).

Pengalaman Testindo Melakukan Uji Jembatan Bentang Panjang

Testindo memiliki pengalaman dalam pekerjaan pengujian, monitoring, dan evaluasi struktur di berbagai jembatan panjang. Metode pengujian dapat disesuaikan dengan kebutuhan proyek dan data yang ingin didapatkan.
