Testindo – Monitoring inclinometer tailing dam atau tailings storage facility (TSF) digunakan untuk mendeteksi pergerakan lateral dan deformasi lereng di bawah permukaan, sehingga perubahan kondisi geoteknik dapat diketahui lebih dini. Data inclinometer dapat membantu mengetahui arah, kedalaman, besar, dan tren pergerakan yang kemudian dikombinasikan dengan data piezometer, settlement, rembesan, maupun monitoring permukaan untuk menilai risiko ketidakstabilan tailing dam. Bagimana cara kerja inclinometer, interpretasi datanya, hingga penerapannya sebagai bagian dari sistem peringatan dini pada tailing dam ?

Tailings dam atau bendungan tailing merupakan salah satu infrastruktur penting dalam kegiatan pertambangan karena berfungsi menampung material sisa proses pengolahan mineral. Di balik fungsinya tersebut, tailing dam memiliki karakteristik geoteknik yang kompleks. Perubahan tekanan air pori, kondisi material, curah hujan, rembesan, hingga perubahan beban dapat memengaruhi kestabilan tubuh bendungan dan lereng di sekitarnya.

Salah satu pendekatan yang digunakan untuk memahami kondisi tersebut adalah monitoring inclinometer tailing dam. Instrumen ini dapat membantu mendeteksi perubahan kemiringan dan deformasi bawah permukaan sehingga pergerakan lereng dapat diketahui sebelum berkembang menjadi kondisi yang lebih serius.

Inclinometer merupakan salah satu instrumen yang dapat digunakan bersama piezometer, pengukuran rembesan, survey displacement, radar, GNSS, dan teknologi monitoring lainnya agar data yang dihasilkan bisa lebih detail dan lengkap.

Apa Itu Monitoring Inclinometer Tailing Dam?

Tailing dam memiliki karakteristik risiko yang berbeda dari bendungan air biasa. Struktur ini digunakan untuk menampung limbah hasil pengolahan mineral, yang dapat berupa campuran partikel halus, air, dan material sisa proses pertambangan. Perubahan tekanan air pori, penambahan volume tailing, kondisi fondasi, rembesan, hingga curah hujan dapat memengaruhi kestabilan lereng dan tubuh bendungan.

Karena itu, monitoring tailing dam tidak cukup hanya dengan inspeksi visual. Inclinometer merupakan instrumen geoteknik yang digunakan untuk mengukur perubahan kemiringan atau deformasi lateral pada suatu massa tanah atau struktur.

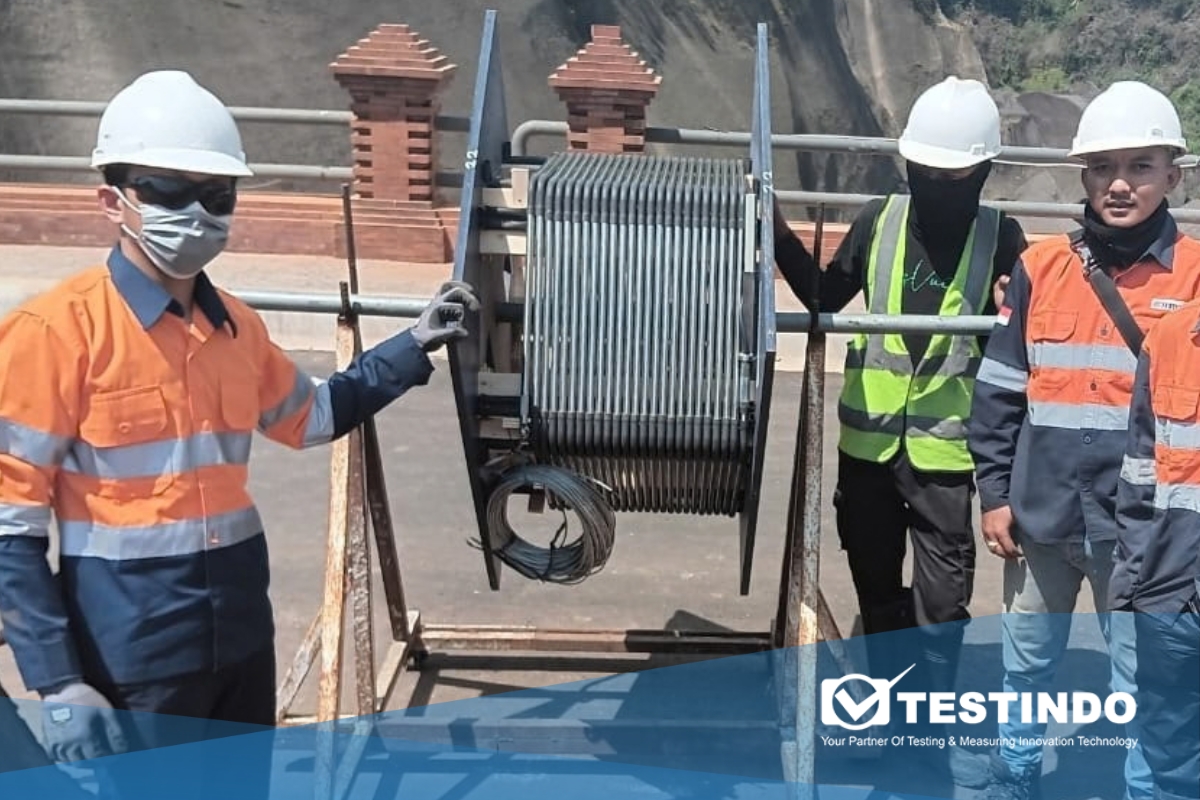

Instrumen ini dipasang di dalam lubang bor yang dilengkapi casing khusus, sehingga pengukuran dapat dilakukan dari permukaan tanah hingga kedalaman tertentu.

Ketika tanah atau tubuh tanggul mengalami pergerakan lateral, casing inclinometer akan ikut mengalami perubahan posisi. Sensor kemudian mengukur perubahan kemiringan pada beberapa kedalaman. Dari kumpulan data tersebut, engineer dapat mengetahui:

• Arah pergerakan tanah
• Besarnya deformasi
• Kedalaman lokasi pergerakan
• Zona yang mengalami deformasi paling besar
• Perubahan kecepatan pergerakan dari waktu ke waktu.

Hal ini menjadi penting karena pergerakan lereng tidak selalu terlihat secara jelas dari permukaan.

Sebuah lereng dapat mengalami deformasi di bawah permukaan sebelum muncul retakan atau perubahan bentuk yang mudah diamati secara visual. Penelitian mengenai monitoring longsor menggunakan inclinometer juga menunjukkan bahwa data deformasi bawah permukaan dapat digunakan untuk memahami perkembangan pergerakan massa tanah dan mendukung sistem peringatan dini.

Bagaimana Inclinometer Mendeteksi Pergerakan Lereng?

Monitoring dimulai dengan pengambilan data baseline. Data ini menjadi referensi untuk mengetahui kondisi awal setelah instrumen dipasang dan dinyatakan siap digunakan.

Pengukuran berikutnya kemudian dibandingkan dengan baseline tersebut. Jika terjadi perubahan posisi pada kedalaman tertentu, sistem dapat menunjukkan adanya deformasi.

Contohnya, apabila data menunjukkan bahwa bagian atas casing bergerak relatif terhadap bagian bawah, sementara perubahan tersebut konsisten dari beberapa periode pengukuran, engineer dapat mengevaluasi apakah terdapat pola pergerakan pada massa tanah.

Yang menarik bukan hanya berapa besar pergerakannya, tetapi juga bagaimana pergerakan tersebut berkembang.

Misalnya:

Pergerakan kecil → relatif stabil → meningkat → mengalami percepatan

Perubahan pola seperti ini jauh lebih informatif dibandingkan hanya melihat satu angka displacement.

Penelitian mengenai monitoring kestabilan lereng juga menunjukkan bahwa perubahan kecepatan deformasi dapat menjadi salah satu indikator penting dalam memahami perkembangan kondisi menuju kegagalan.

Apa yang Sebenarnya Dicari dari Data Inclinometer?

Dalam monitoring tailing dam, data inclinometer biasanya tidak berhenti pada angka kemiringan sensor. Data tersebut dapat diolah untuk menghasilkan profil deformasi terhadap kedalaman. Beberapa informasi yang dapat diperhatikan antara lain:

1. Mendeteksi pergerakan lateral di dalam tubuh bendungan

Peran utama dari inclinometer adalah mendeteksi perpindahan horizontal di dalam tubuh bendungan, fondasi, maupun area lereng yang berpotensi mengalami deformasi.

Tailing dam menerima beban yang terus berubah selama masa operasional. Penambahan material tailing, perubahan distribusi air, proses konsolidasi, dan kenaikan elevasi bendungan dapat menyebabkan perubahan tegangan di dalam tanah.

Jika kekuatan geser material tidak cukup untuk menahan tegangan tersebut, massa tanah dapat mengalami deformasi.

Inclinometer membantu mendeteksi kondisi ini melalui pengukuran profil perpindahan tanah berdasarkan kedalaman. Engineer dapat mengetahui apakah pergerakan tersebar pada beberapa lapisan atau terkonsentrasi pada zona tertentu.

Mengapa hal ini penting?

Karena pergerakan di bawah permukaan belum tentu langsung terlihat dari luar. Permukaan lereng mungkin tampak normal, tetapi lapisan tanah di dalamnya sudah mengalami deformasi.

Data inclinometer memberi informasi tambahan yang tidak dapat diperoleh hanya dari inspeksi visual atau pengukuran titik permukaan

2. Mengidentifikasi indikasi bidang gelincir atau zona geser

Pada kegagalan lereng, salah satu kondisi yang perlu diwaspadai adalah terbentuknya zona geser atau bidang gelincir. Zona ini merupakan bagian massa tanah tempat deformasi geser terkonsentrasi.

Inclinometer dapat membantu mengidentifikasi indikasi zona tersebut melalui perubahan profil perpindahan yang signifikan pada kedalaman tertentu.

Sebagai contoh, hasil pengukuran menunjukkan bahwa:

• Bagian atas tanah bergerak secara horizontal.
• Lapisan di kedalaman menengah menunjukkan perpindahan yang lebih besar.
• Lapisan yang lebih dalam relatif tidak bergerak.

Pola tersebut dapat mengindikasikan adanya deformasi yang terkonsentrasi di sekitar peralihan lapisan yang bergerak dan lapisan yang relatif stabil.

Namun, profil inclinometer saja tidak cukup untuk memastikan lokasi bidang gelincir atau menyatakan bahwa longsor akan terjadi. Perlu juga mempertimbangkan kondisi geologi, karakteristik material, hasil pengeboran, data tekanan air pori, geometri lereng, dan analisis stabilitas.

Peran inclinometer di sini adalah menyediakan bukti pengukuran yang membantu engineer menguji dan memperbarui pemahaman mengenai mekanisme pergerakan tanah.

3. Memantau perubahan deformasi dari waktu ke waktu

Satu kali pengukuran hanya memberikan gambaran kondisi pada saat pengukuran tersebut dilakukan. Untuk memahami perilaku tailing dam, data perlu dibandingkan secara berkala terhadap pengukuran awal atau baseline.

Dalam monitoring geoteknik, terdapat tiga hal yang perlu diperhatikan:

• Besarnya perpindahan: seberapa jauh tanah telah bergerak dibandingkan kondisi awal.
• Laju perpindahan: seberapa cepat perpindahan bertambah dalam suatu periode.
• Percepatan perpindahan: apakah laju pergerakan semakin meningkat.

Ketiganya memiliki makna berbeda. Perpindahan kumulatif yang besar tidak selalu berarti kondisi sedang memburuk apabila pergerakan telah stabil dan sesuai prediksi desain. Sebaliknya, perubahan yang relatif kecil tetapi berlangsung semakin cepat dapat memerlukan evaluasi segera.

Pemantauan tren ini merupakan salah satu alasan mengapa inclinometer menjadi bagian penting dari program instrumentasi geoteknik bendungan.

4. Mengevaluasi respons bendungan selama penambahan elevasi

Tailing dam sering dibangun secara bertahap. Penambahan elevasi bendungan dan material timbunan dapat mengubah distribusi beban, tegangan pada fondasi, serta kondisi deformasi struktur.

Pada situasi tersebut, inclinometer dapat digunakan untuk mengevaluasi respons geoteknik selama proses konstruksi dan setelah peninggian bendungan.

Contohnya, ketika kontraktor melakukan peninggian tanggul, engineer dapat membandingkan profil deformasi sebelum, selama, dan sesudah pekerjaan. Apabila pola pergerakan berbeda dari prediksi desain, data tersebut dapat menjadi dasar untuk melakukan pemeriksaan tambahan, memperbarui analisis, atau mengevaluasi tahapan pekerjaan berikutnya.

Perlu dipahami bahwa inclinometer tidak menentukan sendiri apakah pekerjaan harus dihentikan atau dilanjutkan. Keputusan tersebut harus mengikuti kriteria desain, prosedur operasional, tingkat risiko, dan evaluasi engineer yang bertanggung jawab.

5. Mendukung sistem peringatan dini risiko ketidakstabilan

Peran besar berikutnya adalah menyediakan data untuk mendukung sistem peringatan dini atau early warning system.

Inclinometer dapat diintegrasikan dengan sistem akuisisi data, komunikasi telemetri, dan platform pemantauan untuk menyajikan perkembangan deformasi secara berkala atau otomatis, tergantung jenis instrumen dan konfigurasi sistem.

Data tersebut kemudian dapat dibandingkan dengan nilai pemicu yang ditentukan berdasarkan desain dan penilaian risiko fasilitas.

Sistem otomatis dapat membantu mengurangi jeda antara pengukuran dan evaluasi. Akan tetapi, keberadaan sensor dan alarm tidak dengan sendirinya menjamin keselamatan. Data harus memiliki kualitas yang memadai, ditinjau oleh personel yang bertanggung jawab, dan terhubung dengan prosedur tindakan yang jelas.

Mengintegrasikan Inclinometer dengan Sistem Monitoring Geoteknik

Monitoring tailing dam tidak bisa hanya bergantung pada satu jenis sensor. Penggunaan inclinometer bisa dikombinasikan dengan sensor lainnya yang terintegrasi dengan sistem monitoring geoteknik.

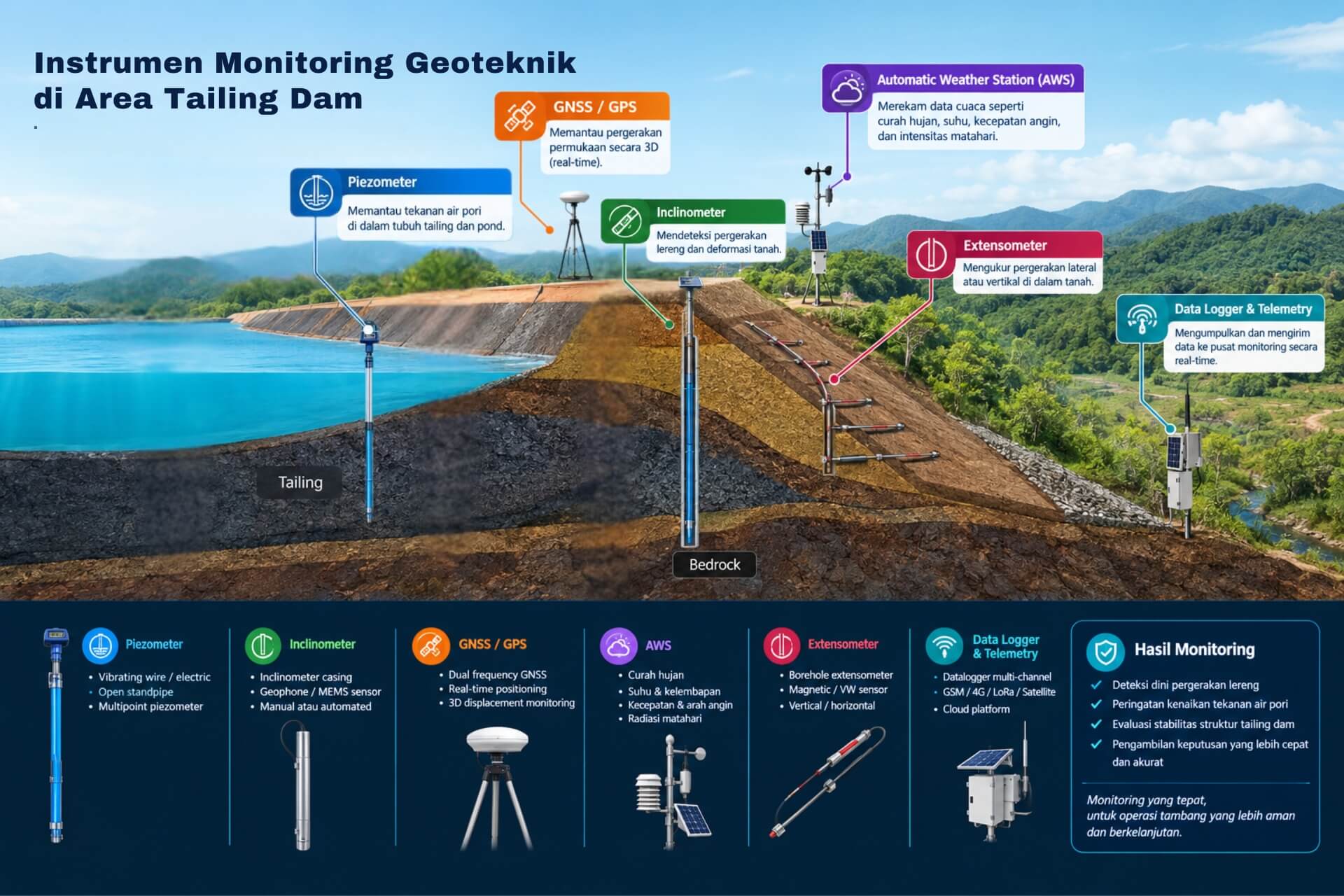

Beberapa instrumen yang dapat dikombinasikan antara lain:

• Inclinometer, untuk memantau deformasi lateral bawah permukaan.
• Piezometer, untuk memantau tekanan air pori.
• Settlement monitoring, untuk melihat perubahan elevasi atau penurunan.
• GNSS/survey prism, untuk memantau displacement permukaan.
• Seepage monitoring, untuk mengamati perubahan aliran rembesan.
• Automatic Weather Station, untuk mendapatkan data curah hujan dan kondisi cuaca.
• Ground-based radar atau InSAR, untuk memantau deformasi permukaan pada area yang lebih luas.

Artinya, setiap instrumen memberikan potongan informasi yang berbeda. Jika data tersebut digabungkan, engineer dapat memperoleh gambaran kondisi tailing dam yang jauh lebih lengkap.

Monitoring Inclinometer Bukan Sekadar “Mencari Longsor”

Hal yang perlu dipahami adalah monitoring inclinometer bukan alat untuk memastikan bahwa longsor akan terjadi atau tidak terjadi. Fungsi utamanya adalah menyediakan data deformasi yang dapat digunakan untuk memahami perilaku geoteknik suatu area.

Tidak semua pergerakan berarti kegagalan akan terjadi.

Sebaliknya, tidak adanya pergerakan yang terdeteksi pada satu instrumen juga tidak otomatis berarti seluruh fasilitas aman.

Setiap tailing storage facility memiliki kondisi yang berbeda: material, geometri, metode konstruksi, kondisi pond, sistem drainase, karakteristik fondasi, kondisi air tanah, hingga riwayat operasionalnya.

Karena itu, program monitoring perlu dirancang berdasarkan failure modes dan risiko spesifik pada fasilitas tersebut. Literatur mengenai risk-informed instrumentation juga menekankan bahwa tidak ada satu konfigurasi instrumen yang cocok untuk seluruh tailings storage facility (TSF).

Layanan Montioring Inclinometer Tailing Dam





Monitoring inclinometer tailing dam merupakan salah satu metode penting untuk memahami deformasi dan pergerakan lateral bawah permukaan pada tubuh tanggul maupun area lereng yang berpotensi mengalami ketidakstabilan.

Dengan pengukuran yang dilakukan secara sistematis, data inclinometer dapat membantu menunjukkan seberapa besar deformasi terjadi, pada kedalaman berapa pergerakan terkonsentrasi, ke arah mana pergerakan berlangsung, dan bagaimana trennya berubah terhadap waktu.

Testindo sebagai perusahaan engineering dan monitoring solution menyediakan layanan monitoring cinlinometer pada area tailing dam di berbagai pertambangan seluruh Indonesia.
