Testindo – Monitoring tailing dam merupakan bagian penting dalam pengelolaan fasilitas penyimpanan limbah hasil pengolahan tambang. Piezometer, inclinometer, dan Global Navigation Satellite System (GNSS) memiliki fungsi yang saling melengkapi untuk memantau tekanan air pori, pergerakan tanah di bawah permukaan, serta perubahan posisi permukaan bendungan. Data dari ketiga instrumen tersebut membantu tim teknis mengevaluasi kondisi tailing dam dan mengidentifikasi perubahan yang memerlukan pemeriksaan lebih lanjut.

Dalam kegiatan pertambangan, tailing dam merupakan fasilitas yang digunakan untuk menampung tailing atau material sisa dari proses pengolahan mineral. Fasilitas ini perlu dikelola dengan baik karena kondisi material, air, fondasi, dan tubuh bendungan dapat berubah selama masa operasional.

Perubahan tersebut dapat dipengaruhi oleh berbagai faktor, mulai dari curah hujan, perubahan muka air, proses konsolidasi material, penambahan beban, hingga kondisi air tanah di sekitar bendungan.

Salah satu tantangan dalam pengelolaan tailing dam adalah perubahan kondisi geoteknik tidak selalu dapat diketahui hanya melalui pemeriksaan visual. Sebagian perubahan berlangsung di bawah permukaan tanah, sementara pergeseran pada permukaan bendungan mungkin masih sulit dikenali tanpa pengukuran yang teratur.

Oleh karena itu, monitoring geoteknik dibutuhkan untuk memperoleh data aktual mengenai perilaku tailing dam dari waktu ke waktu.

Mengenal Peran Piezometer, Inclinometer, dan GNSS dalam Monitoring Tailing Dam

Dalam Global Industry Standard on Tailings Management (GISTM), menekankan pentingnya merancang, menerapkan, dan mengoperasikan sistem monitoring yang komprehensif serta terintegrasi sepanjang siklus hidup fasilitas tailing. Data monitoring juga perlu dievaluasi terhadap kriteria kinerja yang telah ditetapkan.

Artinya, monitoring tidak cukup hanya dengan memasang instrumen. Data yang dihasilkan harus dianalisis dan dibandingkan dengan kondisi acuan agar perubahan yang terjadi dapat dipahami secara tepat.

Piezometer: Memantau Tekanan Air Pori di Dalam Bendungan

Piezometer merupakan instrumen geoteknik yang digunakan untuk mengukur tekanan air pori atau pore water pressure di dalam tanah maupun material timbunan.

Untuk memahami perannya, kita perlu mengetahui bahwa material penyusun tailing dam memiliki pori-pori yang dapat terisi air. Tekanan air di dalam pori tersebut berpengaruh terhadap tegangan efektif tanah, yang merupakan salah satu faktor penting dalam evaluasi kekuatan dan stabilitas material.

Apabila tekanan air pori berubah, kondisi tegangan efektif juga dapat berubah. Karena itu, pengukuran tekanan air pori menjadi salah satu aspek penting dalam pemantauan geoteknik tailing dam.

Apa saja yang dipantau oleh piezometer?

Beberapa hal yang dapat dievaluasi melalui data piezometer meliputi:

• Perubahan tekanan air pori: membantu tim teknis memahami respons material terhadap perubahan kondisi hidrologi maupun pembebanan.
• Kondisi muka air tanah atau phreatic surface: pengukuran pada titik dan kedalaman yang sesuai dapat membantu memperkirakan posisi muka air di dalam tubuh bendungan.
• Respons terhadap curah hujan dan perubahan muka air kolam: membantu mengidentifikasi pola perubahan tekanan air yang berkaitan dengan kondisi operasional dan lingkungan.
• Perilaku sistem drainase: jika dikombinasikan dengan data debit rembesan dan pemeriksaan lapangan, hasil pengukuran dapat membantu mengevaluasi kondisi aliran air di dalam fasilitas.

Bagaimana cara kerja piezometer?

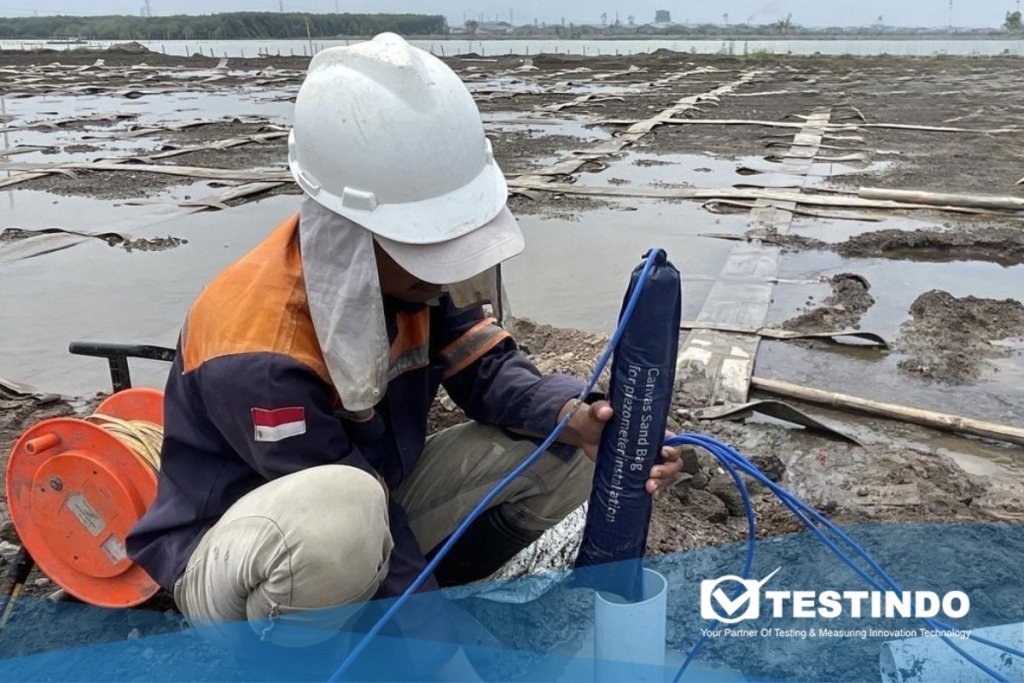

Piezometer dipasang pada lokasi dan kedalaman yang ditentukan berdasarkan desain monitoring geoteknik. Sensor kemudian mengukur tekanan air pori pada zona di sekitarnya.

Pada sistem piezometer elektrik, hasil pengukuran dapat diteruskan ke data logger untuk direkam dan dianalisis. Jika sistem dilengkapi telemetri, data juga dapat dikirimkan ke platform pemantauan jarak jauh.

Sebagai contoh, apabila tekanan air pori pada suatu titik menunjukkan tren peningkatan yang tidak sesuai dengan kondisi yang diperkirakan, tim teknis dapat melakukan evaluasi lebih lanjut dengan mempertimbangkan curah hujan, muka air kolam, kondisi drainase, dan hasil instrumen lainnya.

Namun, kenaikan tekanan air pori tidak selalu berarti bendungan mengalami kondisi tidak aman. Interpretasinya harus mengacu pada desain, kondisi lokasi, tren historis, serta batas kinerja yang ditetapkan oleh tenaga ahli.

Inclinometer: Memantau Pergerakan Tanah di Bawah Permukaan

Jika piezometer berfokus pada tekanan air pori, inclinometer digunakan untuk mengukur perubahan kemiringan dan perpindahan lateral tanah pada kedalaman tertentu.

Instrumen ini penting karena sebagian pergerakan yang berpengaruh terhadap stabilitas bendungan dapat terjadi di bawah permukaan, sehingga tidak selalu terlihat melalui inspeksi visual.

Apa saja yang dipantau oleh inclinometer?

Dalam monitoring tailing dam, inclinometer dapat digunakan untuk mengevaluasi:

• Perpindahan horizontal tanah: mengukur perubahan posisi lateral pada berbagai kedalaman.
• Perubahan deformasi terhadap waktu: membantu mengidentifikasi apakah pergerakan relatif stabil, meningkat, atau menunjukkan pola yang berbeda dari kondisi sebelumnya.
• Pergerakan pada tubuh bendungan atau fondasi: membantu mengevaluasi respons material terhadap pembebanan dan kondisi geoteknik setempat.
• Indikasi zona deformasi terkonsentrasi: perubahan perpindahan pada kedalaman tertentu dapat menjadi petunjuk yang perlu diperiksa lebih lanjut oleh tim geoteknik.

Bagaimana cara kerja inclinometer?

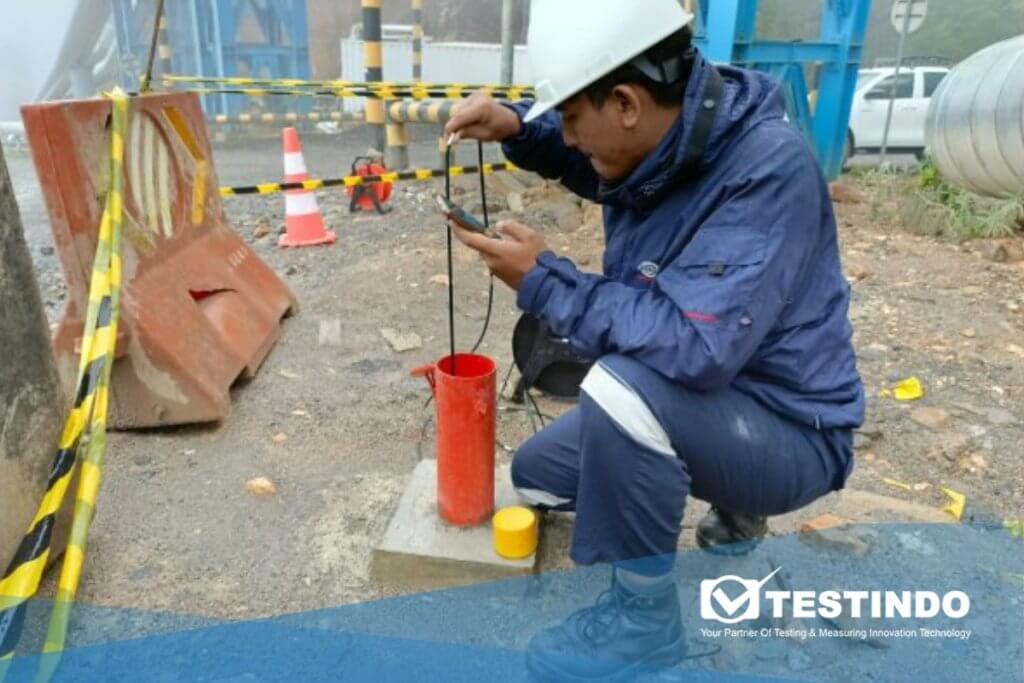

Pada sistem inclinometer konvensional, sebuah casing dipasang di dalam lubang bor yang telah ditentukan. Sensor inclinometer kemudian digunakan untuk mengukur kemiringan casing pada beberapa kedalaman.

Hasil pengukuran dibandingkan dengan data awal atau baseline untuk mengetahui perubahan posisi lateral sepanjang kedalaman tersebut.

Sementara itu, sistem in-place inclinometer atau in-place inclinometer array dapat menggunakan sensor yang dipasang pada kedalaman tertentu untuk memantau perubahan kemiringan secara berkala atau otomatis, bergantung pada konfigurasi sistem.

Sebagai contoh, jika pengukuran menunjukkan peningkatan perpindahan lateral pada kedalaman tertentu, tim teknis dapat meninjau lokasi tersebut bersama data piezometer, inspeksi lapangan, dan hasil analisis geoteknik.

Perlu dipahami bahwa inclinometer tidak secara langsung menentukan apakah tailing dam aman atau tidak. Instrumen ini menyediakan data pergerakan yang perlu diinterpretasikan berdasarkan kondisi aktual dan kriteria desain.

GNSS: Memantau Perubahan Posisi Permukaan Bendungan

Global Navigation Satellite System (GNSS) merupakan sistem penentuan posisi yang menggunakan sinyal dari satelit navigasi. Dalam monitoring geoteknik, GNSS dapat digunakan untuk mengukur perubahan koordinat titik pengamatan yang dipasang pada bagian tertentu dari fasilitas tailing.

Berbeda dengan inclinometer yang mengamati pergerakan di bawah permukaan, GNSS berfokus pada perubahan posisi titik di permukaan.

Apa saja yang dipantau oleh GNSS?

GNSS dapat membantu memantau:

• Pergerakan horizontal: perubahan koordinat titik pengamatan pada arah tertentu.
• Pergerakan vertikal: perubahan elevasi titik yang dapat membantu mengevaluasi penurunan atau settlement, sesuai metode dan konfigurasi pengukuran.
• Deformasi pada crest dan berm: perubahan posisi pada titik-titik pengamatan yang ditempatkan di area strategis bendungan.
• Pola pergerakan dari waktu ke waktu: membantu tim teknis mengenali tren deformasi dan membandingkannya dengan kondisi yang diperkirakan.

Bagaimana cara kerja GNSS?

Titik pengamatan atau monumen GNSS ditempatkan pada lokasi yang telah ditentukan. Pengukuran dilakukan menggunakan metode dan konfigurasi yang sesuai dengan tingkat ketelitian yang dibutuhkan.

Koordinat yang diperoleh kemudian dibandingkan dengan data sebelumnya dan titik referensi yang stabil untuk mengetahui perubahan posisi.

Pada sistem GNSS kontinu, perangkat dapat merekam serta mengirimkan data secara berkala atau mendekati waktu nyata, bergantung pada teknologi dan konfigurasi yang digunakan.

Misalnya, jika beberapa titik pada crest menunjukkan pola pergeseran yang berbeda dari kondisi normal, tim teknis dapat melakukan verifikasi dan membandingkan hasilnya dengan data inclinometer, piezometer, serta hasil inspeksi lapangan.

GNSS sangat berguna untuk memantau deformasi permukaan. Namun, hasilnya tetap perlu mempertimbangkan kualitas sinyal satelit, kestabilan titik referensi, metode pengolahan data, dan ketidakpastian pengukuran.

Bagaimana Ketiga Instrumen Bekerja Bersama?

Agar data monitoring lebih bermanfaat, hasil pengukuran tidak sebaiknya dianalisis secara terpisah. Integrasi data memungkinkan tim teknis memperoleh gambaran yang lebih lengkap mengenai perilaku tailing dam.

Sebagai ilustrasi, berikut beberapa kemungkinan kondisi yang dapat dievaluasi.

Tekanan air pori meningkat

Piezometer menunjukkan peningkatan tekanan air pori pada titik tertentu. Tim teknis kemudian meninjau data curah hujan, muka air kolam, kondisi drainase, serta perubahan pada titik GNSS dan inclinometer di area terkait.

Pergerakan lateral terdeteksi

Inclinometer mencatat perubahan perpindahan lateral pada kedalaman tertentu. Data tersebut dibandingkan dengan hasil piezometer untuk mengevaluasi apakah terdapat perubahan tekanan air pori yang relevan pada zona tersebut.

Titik permukaan mengalami perubahan posisi

GNSS mendeteksi perubahan koordinat pada beberapa titik pengamatan. Tim teknis kemudian membandingkan pola pergerakan tersebut dengan hasil inclinometer dan data geoteknik lainnya untuk mengetahui apakah perubahan terjadi secara lokal atau melibatkan area yang lebih luas.

Ketiga skenario tersebut merupakan contoh pendekatan analisis, bukan indikator tunggal yang dapat memastikan terjadinya kegagalan bendungan. Kesimpulan harus didasarkan pada keseluruhan bukti teknis dan evaluasi tenaga ahli.
