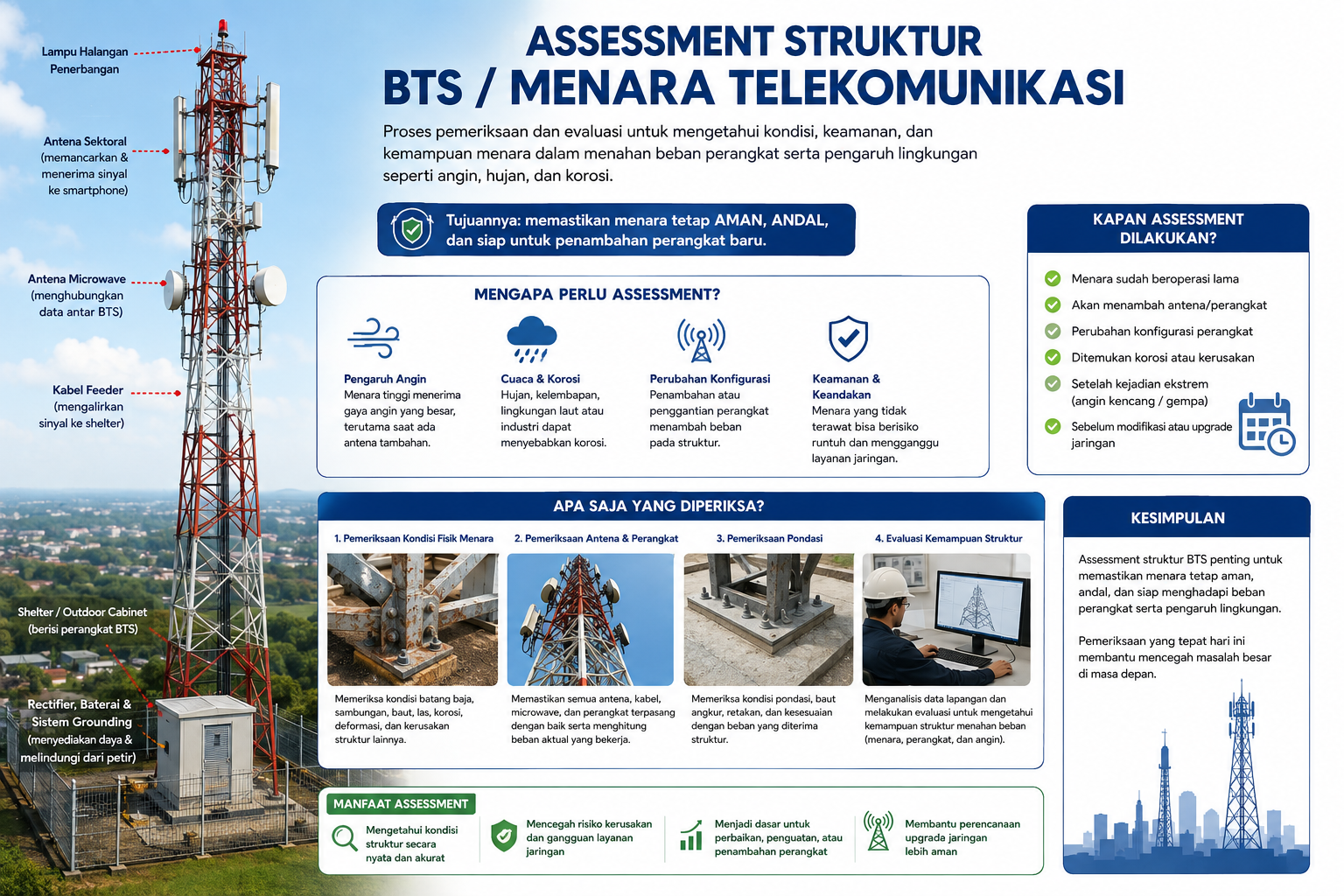

Testindo – Assessment struktur BTS atau menara telekomunikasi adalah proses pemeriksaan dan evaluasi untuk mengetahui kondisi, keamanan, serta kemampuan tower dalam menahan beban perangkat dan pengaruh lingkungan seperti angin, hujan, serta korosi. Pemeriksaan ini penting dilakukan sebelum penambahan antena, perubahan konfigurasi, maupun ketika ditemukan kerusakan pada struktur. Hasil assessment menjadi dasar untuk menentukan apakah menara masih layak digunakan, membutuhkan perbaikan, atau perlu dilakukan penguatan struktur.

Coba perhatikan lingkungan di sekitar Anda. Hampir di setiap kota, kawasan industri, area perumahan, hingga wilayah pedesaan, ada menara telekomunikasi. Menara inilah yang membantu menjaga komunikasi tetap terhubung ketika Anda melakukan panggilan, mengirim pesan, menggunakan media sosial, hingga mengakses internet.

Menara telekomunikasi atau BTS (Base Transceiver Station) selain harus berdiri kokoh, tetapi juga harus mampu menghadapi berbagai kondisi selama bertahun-tahun. Angin, hujan, perubahan cuaca, getaran, korosi, hingga penambahan antena dan perangkat baru dapat memengaruhi kondisi struktur. Karena itu, assessment struktur BTS atau menara telekomunikasi penting dilakukan untuk mengetahui apakah tower masih berada dalam kondisi aman dan layak digunakan.

Apa Itu Assessment Struktur BTS?

Assessment dan audit struktur BTS adalah proses pemeriksaan dan evaluasi untuk mengetahui kondisi aktual serta kemampuan struktur menara telekomunikasi dalam menahan beban atas dan juga beban eksternal seperti terjangan angin kencang, getaran kendaraan yang melintas dan lainnya.

Sederhananya, kalau Anda melihat tower BTS berdiri tegak, belum tentu kita bisa langsung menyimpulkan bahwa tower tersebut aman. Ada banyak hal yang perlu diperiksa, mulai dari kondisi baja, baut, sambungan, korosi, pondasi, hingga beban antena dan perangkat yang terpasang.

Semakin tinggi sebuah menara, semakin besar pula pengaruh gaya angin yang bekerja pada struktur. Antena dan perangkat yang terpasang di tower juga dapat menerima tekanan angin dan meneruskannya ke struktur menara.

Bayangkan Anda sedang membawa payung saat angin kencang. Payung memiliki bidang yang cukup lebar sehingga angin dapat mendorongnya dengan kuat. Prinsip sederhananya juga terjadi pada antena yang terpasang di menara.

Selain angin, korosi juga menjadi perhatian penting, terutama pada menara yang berada di lingkungan lembap, kawasan pesisir, atau area industri. Karat yang dibiarkan berkembang dapat mengurangi kondisi elemen baja dan sambungan struktur.

Perubahan konfigurasi tower juga menjadi alasan penting dilakukannya assessment. Misalnya, operator ingin menambahkan antena baru, mengganti perangkat dengan ukuran yang lebih besar, atau memasang perangkat telekomunikasi tambahan. Penambahan beban tersebut tidak seharusnya dilakukan begitu saja tanpa mengetahui kemampuan struktur yang tersedia.

Apa Saja yang Diperiksa Saat Assessment Struktur BTS?

Assessment struktur menara telekomunikasi tidak hanya melihat apakah tower terlihat miring atau tidak. Pemeriksaan dilakukan pada beberapa bagian yang berhubungan dengan keamanan dan kemampuan struktur.

Untuk assessment dan audit struktur tower BTS/menara telekomunikasi, metode yang digunakan biasanya tidak hanya satu jenis pemeriksaan. Evaluasi dilakukan dari kondisi fisik di lapangan, kualitas elemen struktur, kondisi pondasi, hingga analisis kemampuan tower terhadap beban aktual.

Berikut metode yang umum digunakan:

1. Visual Inspection

Pemeriksaan visual menjadi tahap awal untuk melihat kondisi aktual tower. Inspektor memeriksa elemen baja, sambungan, baut, las, bracing, antena, kabel, tangga, platform, hingga kondisi pondasi.

Hal yang dicari antara lain korosi, retak, deformasi, elemen bengkok, baut yang hilang atau longgar, kerusakan sambungan, dan perubahan konfigurasi tower.

2. Dimensional & Geometry Survey

Pengukuran dimensi dilakukan untuk memastikan kondisi aktual tower sesuai dengan data desain atau gambar yang tersedia. Pemeriksaannya mencakup:

• Tinggi tower
• Dimensi kaki tower
• Panjang dan ukuran profil baja
• Posisi bracing
• Dimensi base plate
• Posisi dan elevasi pondasi
• Verticality atau kemiringan tower

Untuk tower tinggi, Total Station atau metode surveying lainnya dapat digunakan untuk mengetahui apakah terdapat perubahan posisi atau kemiringan struktur.

3. Pemeriksaan Baut dan Sambungan

Sambungan merupakan bagian penting pada tower BTS karena banyak tower menggunakan sambungan baut. Pemeriksaan dilakukan untuk melihat kondisi baut, mur, washer, lubang baut, serta sambungan antarprofil.

Jika diperlukan, uji torsi baut dapat dilakukan untuk mengetahui apakah pengencangan baut masih memenuhi kebutuhan.

4. Pemeriksaan Korosi

Korosi menjadi salah satu masalah yang cukup umum pada tower baja, terutama pada tower yang berada di lingkungan dengan kelembapan tinggi, kawasan pesisir, atau area industri.

Assessment dapat mencakup pengukuran tingkat korosi dan ketebalan material yang tersisa. Pada kondisi tertentu, Ultrasonic Thickness Gauge dapat digunakan untuk mengetahui pengurangan ketebalan elemen baja secara lebih objektif.

5. Non-Destructive Test (NDT)

Jika ditemukan indikasi kerusakan pada elemen atau sambungan, pengujian Non-Destructive Test (NDT) dapat digunakan tanpa merusak komponen yang diperiksa.

Beberapa metode yang dapat dipertimbangkan antara lain:

• Ultrasonic Testing (UT) untuk mendeteksi indikasi cacat atau memeriksa kondisi material tertentu.
• Magnetic Particle Testing (MT) untuk mendeteksi indikasi retak pada material yang bersifat magnetik.
• Liquid Penetrant Testing (PT) untuk menemukan retak atau cacat terbuka pada permukaan.
• Ultrasonic Thickness Measurement (UTM) untuk mengetahui ketebalan material, terutama pada area yang mengalami korosi.

Tidak semua metode NDT harus digunakan. Pemilihannya bergantung pada jenis material, lokasi kerusakan, dan tujuan pemeriksaan.

6. Pemeriksaan Pondasi

Jangan hanya fokus pada rangka tower. Pondasi merupakan bagian penting dari assessment struktur BTS karena seluruh beban tower diteruskan ke tanah melalui sistem pondasi. Pemeriksaan dapat mencakup kondisi beton, base plate, anchor bolt, pedestal, retak, deformasi, serta indikasi pergeseran atau penurunan pondasi. Jika ditemukan masalah pada tanah atau pondasi, investigasi geoteknik tambahan dapat diperlukan.

7. Pemeriksaan Verticality atau Kemiringan Tower

Tower yang mengalami perubahan posisi atau kemiringan perlu mendapatkan perhatian khusus. Pengukuran verticality dapat dilakukan menggunakan Total Station untuk mengetahui koordinat beberapa titik tower pada ketinggian berbeda. Data tersebut kemudian digunakan untuk mengetahui apakah tower masih berada dalam batas toleransi yang ditentukan.

8. Inventarisasi Beban Aktual

Ini sering menjadi bagian yang sangat penting ketika tower akan mendapatkan penambahan antena atau perangkat baru. Semua perangkat yang terpasang perlu didata, misalnya:

• Antena sektoral
• Antena microwave
• Kabel feeder/hybrid
• Platform
• Bracket
• Perangkat tambahan
• Lampu dan aksesori tower

Dari data tersebut dapat dihitung beban aktual yang bekerja pada struktur.

9. Analisis Struktur Tower

Setelah data lapangan diperoleh, dilakukan analisis struktur untuk mengetahui kemampuan tower terhadap beban yang bekerja.

Analisis dapat mempertimbangkan:

beban mati + beban perangkat + beban angin + kondisi konfigurasi tower + kondisi struktur aktual.

Untuk tower yang berada di wilayah dengan potensi gempa tertentu, pengaruh gempa juga dapat diperhitungkan sesuai kebutuhan desain dan ketentuan yang berlaku.

Biasanya analisis dilakukan menggunakan perangkat lunak analisis struktur untuk mengetahui apakah elemen tower, sambungan, dan sistem struktur masih memiliki kapasitas yang memadai.

10. Capacity Ratio / Utilization Check

Hasil analisis struktur kemudian dapat digunakan untuk melihat tingkat pemanfaatan kapasitas elemen.

Sederhananya, pemeriksaan ini menjawab pertanyaan:

“Apakah kemampuan struktur tower masih cukup untuk menahan seluruh beban yang bekerja?”

Jika kapasitas elemen masih mencukupi, tower dapat dinyatakan memenuhi kriteria evaluasi yang digunakan. Jika terdapat elemen yang mengalami overstress, perlu dipertimbangkan tindakan seperti pengurangan beban, penggantian elemen, atau strengthening.

11. Pemeriksaan Sistem Proteksi Petir dan Grounding

Audit tower BTS juga dapat mencakup pemeriksaan sistem keselamatan pendukung seperti:

• Grounding system
• Kabel grounding
• Sambungan grounding
• Penangkal petir
• Obstruction light
• Jalur kabel
• Kondisi shelter

Bagian ini memang tidak secara langsung menentukan kapasitas struktur tower, tetapi penting untuk memastikan keselamatan dan keandalan instalasi secara keseluruhan.

Kapan Assessment Struktur Menara Perlu Dilakukan?

Waktu yang tepat untuk melakukan assessment dan audit struktur tower BTS sebenarnya tidak harus menunggu sampai tower terlihat rusak. Pemeriksaan sebaiknya dilakukan secara preventif, terutama ketika ada perubahan beban, kondisi lingkungan, atau indikasi kerusakan pada struktur.

1. Sebelum Menambah Antena atau Perangkat Baru

Ini salah satu kondisi paling penting. Ketika Anda ingin menambah antena sektoral, microwave, feeder, bracket, atau perangkat telekomunikasi lainnya, beban tower otomatis berubah.

Assessment diperlukan untuk memastikan struktur masih memiliki kapasitas yang cukup terhadap tambahan beban dan pengaruh angin.

Contohnya: tower awalnya memiliki 3 antena sektoral, kemudian akan ditambah menjadi 6 antena. Sebelum pekerjaan dilakukan, sebaiknya kemampuan struktur dievaluasi terlebih dahulu.

2. Setelah Tower Beroperasi dalam Waktu Lama

Tower yang sudah lama berdiri terus menerima paparan angin, hujan, kelembapan, perubahan temperatur, dan lingkungan sekitar. Kondisi tersebut dapat menyebabkan korosi atau penurunan kondisi elemen struktur.

Karena itu, pemeriksaan berkala diperlukan untuk mengetahui apakah kondisi aktual tower masih sesuai dengan persyaratan keselamatan dan operasional.

3. Setelah Terjadi Angin Kencang atau Cuaca Ekstrem

Tower BTS merupakan struktur tinggi yang cukup sensitif terhadap beban angin. Setelah terjadi angin kencang, badai, atau cuaca ekstrem, assessment dapat dilakukan untuk memastikan tidak terjadi perubahan bentuk, kerusakan sambungan, atau masalah pada pondasi.

Terutama jika setelah kejadian ditemukan tower terlihat miring, antena berubah posisi, atau terdapat elemen yang mengalami deformasi.

4. Setelah Gempa

Gempa dapat memberikan gaya lateral dan getaran yang cukup besar pada struktur tower. Setelah gempa, pemeriksaan perlu dilakukan untuk mencari kemungkinan kerusakan pada elemen baja, sambungan, anchor bolt, base plate, pedestal, dan pondasi.

Assessment pascagempa membantu menentukan apakah tower masih layak digunakan atau membutuhkan pemeriksaan dan perbaikan lebih lanjut.

5. Ketika Ditemukan Korosi atau Kerusakan

Jika Anda menemukan karat berat, baut hilang, baut longgar, elemen bengkok, retak pada sambungan, kerusakan las, atau perubahan bentuk struktur, jangan menunggu sampai kerusakan menjadi lebih parah.

Assessment dapat dilakukan untuk mengetahui tingkat kerusakan dan pengaruhnya terhadap kapasitas struktur.

6. Saat Terjadi Perubahan Konfigurasi Tower

Perubahan konfigurasi seperti penggantian antena, perubahan posisi perangkat, penambahan microwave dish, atau perubahan sistem kabel dapat mengubah distribusi beban pada tower.

Dalam kondisi seperti ini, assessment struktur tower BTS penting dilakukan sebelum perubahan diterapkan.

7. Sebelum Akuisisi atau Serah Terima Aset

Jika perusahaan akan membeli, mengambil alih, atau melakukan serah terima aset menara telekomunikasi, audit struktur dapat digunakan untuk mengetahui kondisi aktual tower.

Ini membantu Anda menghindari situasi di mana aset terlihat baik secara visual, tetapi ternyata membutuhkan perbaikan atau penguatan yang cukup besar.

8. Ketika Data Desain Tower Tidak Lengkap

Tower lama terkadang memiliki dokumentasi yang tidak lengkap, seperti gambar struktur, data material, konfigurasi perangkat, atau dokumen perhitungan sebelumnya.

Dalam kondisi seperti ini, assessment lapangan dan pengukuran aktual dapat membantu memperoleh data yang diperlukan untuk evaluasi struktur.
