Testindo – Laser shaft alignment adalah metode pengujian menggunakan sinar laser untuk menyelaraskan sumbu putar dari dua poros mesin yang saling terhubung (seperti motor dan pompa) agar berada dalam satu garis lurus sempurna. Prosedur ini dilakukan dengan memasang sensor pada poros, memutarnya untuk mendeteksi penyimpangan vertikal atau horizontal, lalu mengoreksi posisi kaki mesin secara real-time. Langkah ini wajib diterapkan secara berkala atau pasca perbaikan untuk mencegah getaran ekstrem, menghemat energi, dan menghindari kerusakan fatal pada komponen mesin.

Jika dua poros tidak lurus sempurna (misalignment), mesin akan bergetar hebat, cepat rusak, dan boros energi. Menggunakan laser memastikan tingkat presisi hingga fraksi milimeter (mikron), jauh lebih akurat dibandingkan metode jadul seperti penggaris baja atau dial indicator.

Berikut adalah penjelasan mengenai metode dan kapan waktu yang tepat untuk melakukannya:

Tahapan Pengerjaan Laser Shaft Alignment

Perangkat laser alignment terdiri dari dua komponen utama: Pemancar/Sensor Laser yang dipasang di masing-masing poros, dan sebuah Display Unit untuk membaca data.

Langkah-langkah metodenya adalah sebagai berikut:

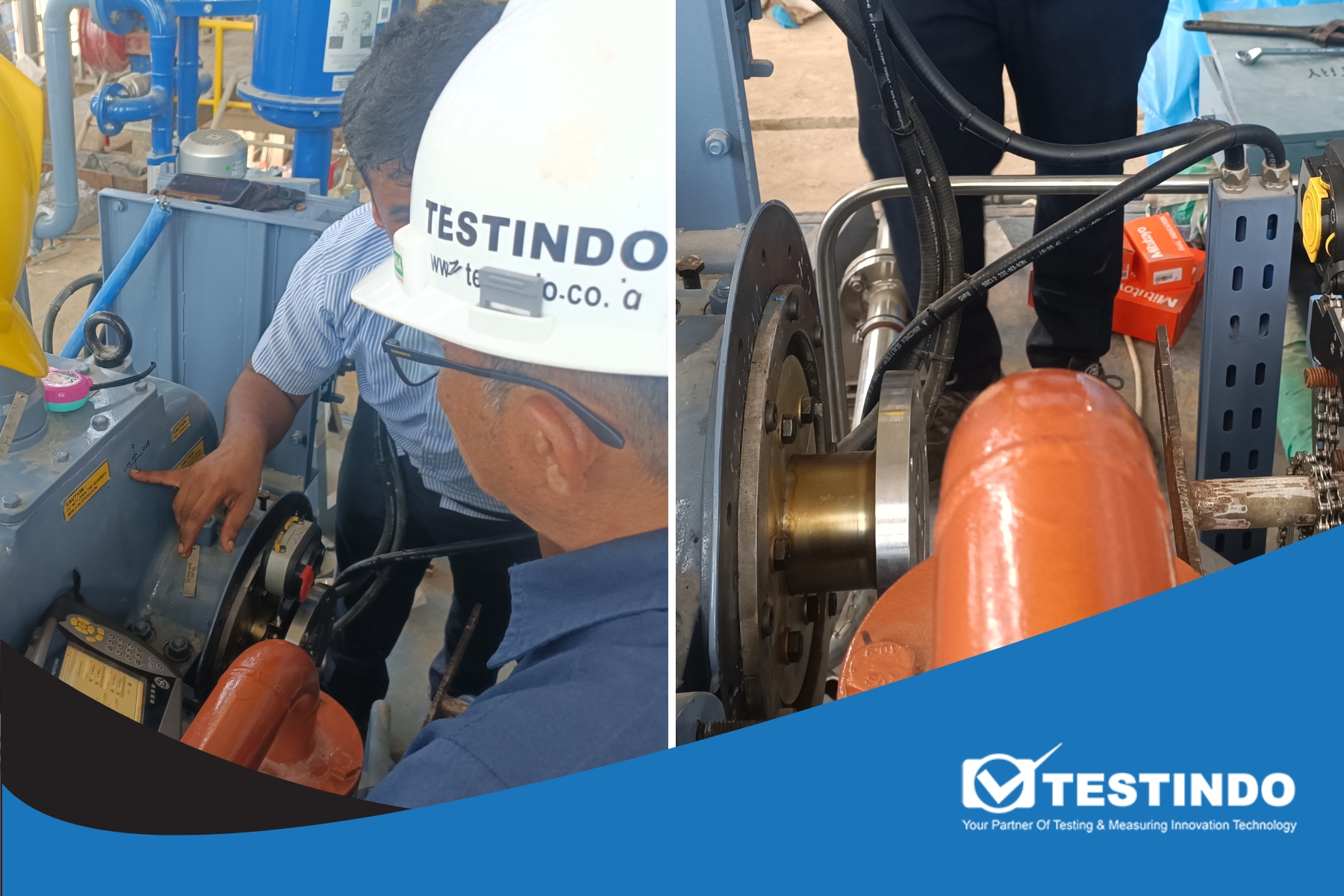

Pemasangan (Mounting): Sensor laser dipasang pada poros mesin A (misalnya motor) dan poros mesin B (misalnya pompa) menggunakan braket khusus atau rantai pengikat.

Pengukuran (Measurement/Rotation): Poros diputar bersamaan. Sensor laser akan menembakkan sinar ke detektor di seberangnya. Saat poros berputar, sensor merekam pergeseran posisi sinar laser untuk mendeteksi dua jenis ketidakselarasan:

Offset (Parallel Misalignment): Poros sejajar tetapi garis pusatnya tidak bertemu (bergeser atas/bawah atau kanan/kiri).

Angular Misalignment: Poros bertemu di satu titik, tetapi membentuk sudut (miring).

Analisis Data: Komputer akan langsung menghitung kalkulasi secara real-time dan menampilkan visualisasi di layar seberapa besar penyimpangannya.

Koreksi (Adjustment): Teknisi melakukan penyetelan pada kaki-kaki mesin yang fleksibel (biasanya motor) dengan menambah/mengurangi plat pengganjal (shims) untuk vertikal, atau menggeser posisi baut untuk horizontal, sampai indikator di layar menunjukkan warna hijau (tanda presisi/selaras).

Kapan Laser Shaft Alignment Harus Dilakukan?

Laser shaft alignment bukan hanya dilakukan saat mesin rusak, melainkan bagian dari perawatan preventif (preventive & predictive maintenance). Berikut adalah pemilihan waktu yang tepat untuk melakukannya:

1. Saat Pemasangan Mesin Baru (Komisioning)

Sebelum mesin baru pertama kali dihidupkan, porosnya wajib di-align. Jangan berasumsi mesin baru dari pabrik otomatis langsung lurus saat diletakkan di dudukan (baseplate).

2. Setelah Perbaikan atau Pembongkaran Mesin

Setiap kali mesin selesai dibongkar untuk diganti komponen dalamnya (seperti penggantian bearing, seal, atau coupling), posisinya pasti akan bergeser sedikit. Alignment ulang wajib dilakukan sebelum dijalankan kembali.

3. Muncul Gejala Keanehan pada Mesin (Kondisi Khusus)

Anda harus segera menjadwalkan laser alignment jika mendeteksi tanda-tanda berikut:

• Getaran (Vibration) Tinggi: Mesin bergetar lebih keras dari biasanya saat beroperasi.
• Suhu Bearing Meningkat: Rumah kopling atau bantalan poros terasa sangat panas akibat gesekan berlebih.
• Kerusakan Kopling Dini: Karet kopling (coupling element) cepat hancur atau aus secara tidak wajar.
• Baut Fondasi Kendur: Getaran akibat tidak selaras sering kali membuat baut pengikat mesin longgar dengan sendirinya.

4. Jadwal Perawatan Berkala (Overhaul)

Secara periodik (misalnya 6 bulan atau 1 tahun sekali, tergantung kritikalitas mesin), alignment harus dicek ulang. Pergeseran posisi tanah, getaran sekitar, atau pemuaian panas (thermal growth) seiring waktu bisa mengubah kelurusan poros secara perlahan.

Keuntungan utama melakukan laser shaft alignment dengan tepat yaitu bisa menghemat konsumsi listrik mesin hingga 5-10%, memperpanjang umur bearing dan engine part lainnya, serta mencegah kerusakan mendadak (downtime) yang merugikan operasional pabrik.
